最新到货ALLEGRO原厂定货A3988响拇指电子只有原装货,公司郑重承诺有响拇指电子的地方就有原装货.

最新到大量现货,如需枪购请从快,联系曾春华(小姐) 13802553295

A3988 采用 EV 和 JP 两种封装，并带有用于增强热性能的外露功率片。EV 采用 0.90 毫米标称总体封装高度的 6 毫米 x 6 毫米、36 引脚 QFN 封装。JP 是 7 毫米 × 7 毫米 48 引脚 LQFP。两种封装都为无铅封装，采用 100% 雾锡电镀引脚框。

详细原理图请向本公司国内销售工程曾春华小姐索取A3988

A3988 为ALLEGRO厂家最新当家给料,是一颗ALLEGRO最新在A3977 A3986 A3955后续最新研发的一颗现在时来讲最完美的一颗料.具有: 四路 DMOS 全桥式 PWM 电动机驱动器

特点
36 伏特额定输出电压
4 个全桥
双路步进电动机驱动器
高电流输出
3.3 及 5 伏特兼容逻辑电源
同步整流
内部欠压锁定 (UVLO)
过热关机电路
交叉电流保护
低厚度 QFN 封装
描述
A3988 是四路 DMOS 全桥式驱动器，可驱动两个步进电动机或四个直流电动机。每一全桥式输出可达 1.2 安培和 36 伏特。A3988 包括固定停机时间脉宽调制 (PWM) 电流稳压器，以及 2 位非线性 DAC（数字模拟转换器），可允许步进电动机以全、半及四分之一步进模式控制，直流电动机以正转、反转及自由停机模式控制。PWM 电流稳压器使用 Allegro® 已获专利的混合衰减模式来减少可听到的电动机噪音、增加步进精确度并减少功率耗散。

内部同步整流控制电路用来改善脉宽调制 (PWM) 操作时的功率消耗。

保护功能包括因滞后引起的过热关机、欠压锁定 (UVLO) 及交叉电流保护。不需要特别的加电排序。

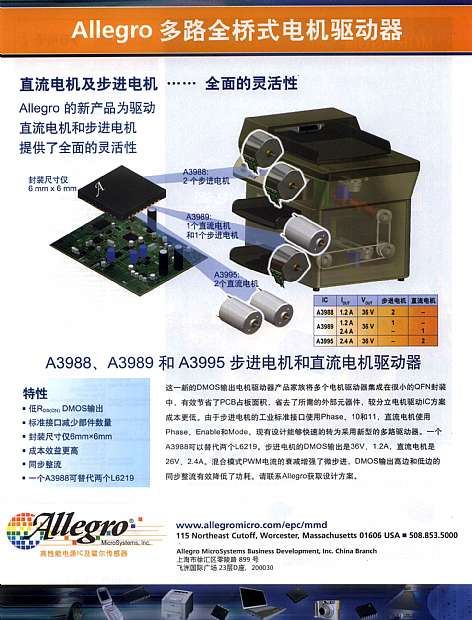

一直流电机及步进电机……全面的灵活性A3988、A3989和A3995步进电机和直流电机驱动器特性-低RDs(oN)DMOS输出-标准接口减少部件数量-封装尺寸仅6mm×6mm-成本效益更高·同步整流-一个A3988可替代两个L6219这一新的DMOS输出电机驱动器产品家族将多个电机驱动器集成在很小的QFN封装中，有效节省了PCB占板面积，省去了所需的外部元器件.较分立电机驱动lC方案成本更低。由于步进电机的工业标准接口使用Phase、10和11，直流电机使用Phase，Enable和Mode，现有设计能够快速的转为采用新型的多路驱动器。一个A3988可以替代两个L6219。步进电机的DMOS输出是36V.1.2A。直流电机是26V.24A。混合模式PWM电流的衰减增强了微步进，DMOS输出高边和低边的同步整流有效降低了功耗
